精品少妇一区二区_成年男女免费视频网站不卡_中文字幕一区日韩精品_国产探花视频在线观看

樂泰401是一種低粘度，快速固化的單組分氰基丙烯酸酯膠粘劑，該產品特別適合于難粘基材的粘接。與其它標準級氰基丙烯酸酯膠粘劑相比，本產品的固化速度較小依賴于基材表面的濕汽。

典型用途

適用于大多數金屬，塑料或彈性材料的快速粘接，尤其適合于粘接多孔或吸收材料，例如木材，紙 ，皮革或織物。

固化前的材料性能

化學類型 氰基丙烯酸乙酯

外觀透明/無色液體

比重@250C ，1.1

粘度@250C,mPa.s(cP)

Brookfield LVF

1#轉子30rpm 110 90-140

閃點(TCC),0C >93

典型固化特性

一般情況下，材料表面的濕汽會引發本產品的硬化，盡管本產品在相當短的時間內就可達到實用強度，但是至少要固化24小時才能具有完全的耐化學/溶劑性能。

固化速度與被粘接材料的關系

固化速度取決于被粘接的基材，下表表明了在220C，50%相對濕度的情況下，不同基材的固定時間。下列試驗是根據ASTM D1002，試樣的剪切強度達到0.1N/mm2(14.5psi)所需要的時間。

被粘材料 固定時間， 秒

鋼(脫脂) 5-20

鋁 2-10

重鉻酸鋅 10-20

氯丁橡膠 <5

丁腈橡膠 <5

ABS 2-10

pVC 2-10

聚碳酸酯 10-40

酚醛樹脂 2-10

木材(巴爾沙木) 2-5

木材(橡木) 90-180

粗紙板 30-90

織物 2-20

皮革 5-15

紙 1-10

固化速度與濕度的關系

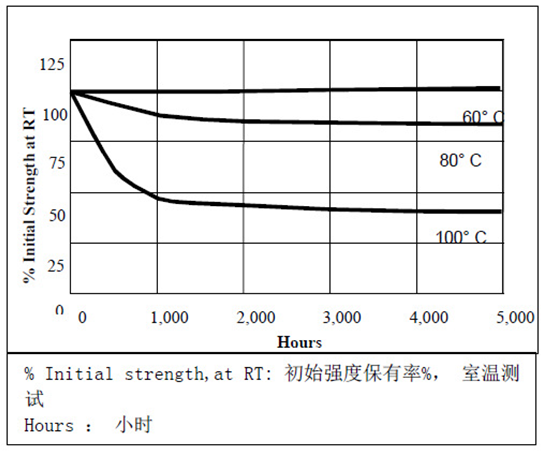

固化速度取決于室溫下的相對濕度。下圖是在不同濕度下，膠水用于丁腈橡膠粘接的拉伸強度與時間的關系圖。

文章來源：深圳市鑫華良科技有限公司
